BAKER DC サージ/Hi-Pot テスター(巻線テスター)一覧

方   式; アナログ

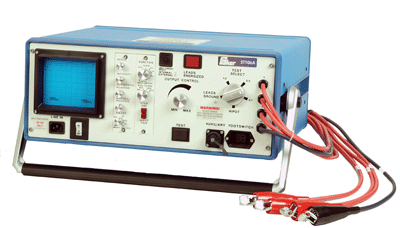

型   式: ST103A(3KV) ST106(6KV) ST112A(12KV)
測定項目: サージテスト、Hi-Pot テスト
機   能: 三相タップ切り替えスイッチ
対象モータ: ST103A:150KW
        ST106A:375KW
        ST112A:750KW

方   式; デジタル

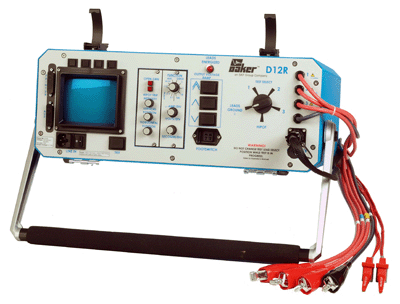

型   式: D3R(3KV) D6R(6KV) D12R(12KV)
測定項目: サージテスト、Hi-Pot テスト、コイル抵抗
機   能: 三相タップ切り替えスイッチ
        三相モータ10台分のデータ・メモリー
対象モータ: D3R: 150KW
        D6R: 375KW
        D12R:750KW

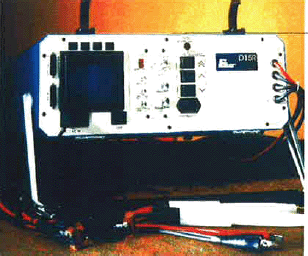

方   式; デジタル
型   式: D15R
測定項目: サージテスト、Hi-Pot テスト、コイル抵抗
機   能: 三相モータ10台分のデータ・メモリー
        MTAデータ管理ソフトへの出力
出力電圧: 15000V
対象モータ: 3000KW

方   式; デジタル

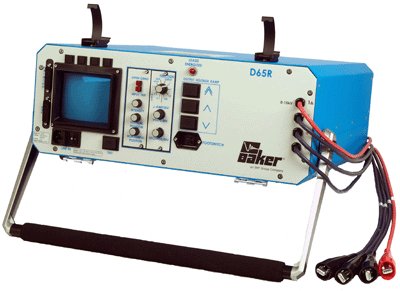

型   式: D65R
測定項目: サージテスト、Hi-Pot テスト、コイル抵抗
機   能: 三
相モータ10台分のデータ・メモリー
        MTAデータ管理ソフトへの出力
出力電圧: 15000V
対象モータ: 3000KW

方  式;  デジタル

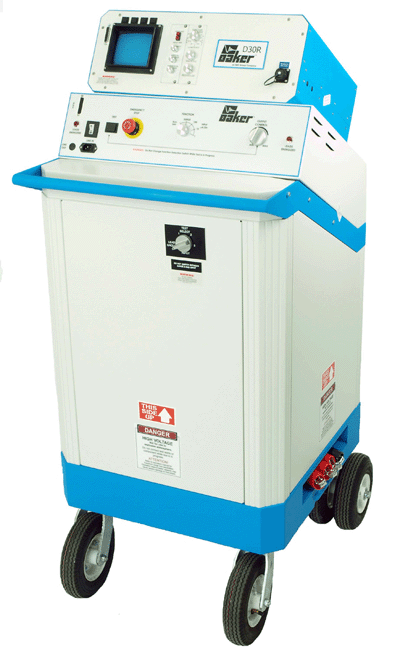

型  式:  D30R
測定項目:  サージテスト、Hi-Potテスト、コイル抵抗
機  能:  三相タップ切り替えスイッチ
       三相モータ10台分のデータ・メモリー
       MTAデータ管理ソフトへの出力
出力電圧:  30000V
対象モータ: 6000KW






各写真をクリックすると、拡大写真が表示されます。

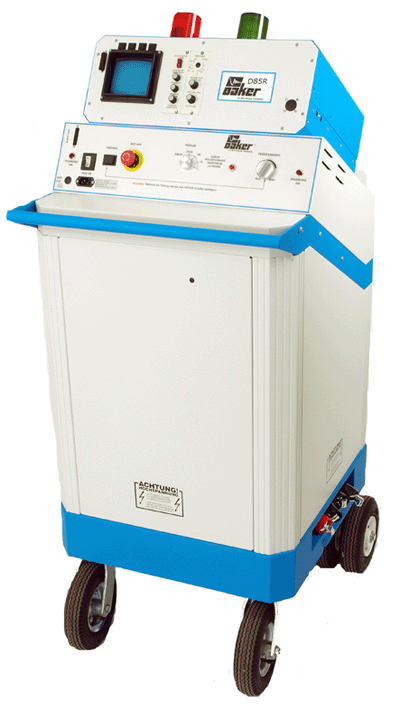

方  式; デジタル
型  式: D85R
測定項目: サージテスト、Hi-Pot テスト、コイル抵抗
機  能:  三相タップ切り替えスイッチ
       三相モータ10台分のデータ・メモリー
       Bar to Bar テスト
       MTAデータ管理ソフトへの出力
       ゴム製キャスター付き可搬スタンド
出力電圧:  30000V
対象モータ: 6000KW

方  式; デジタル

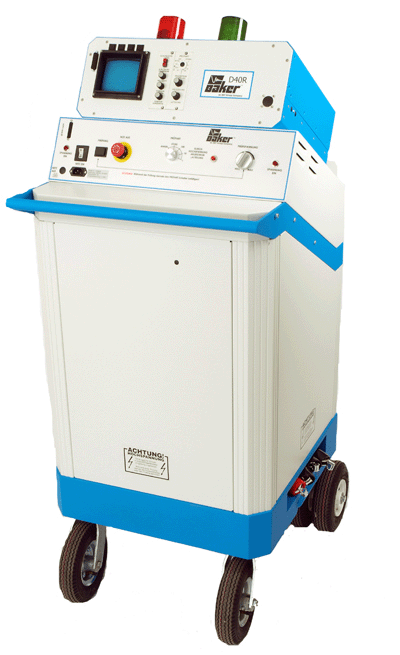

型  式: D40R
測定項目: サージテスト、Hi-Potテスト、コイル抵抗
機  能: 三相モータ10台分のデータ・メモリー
      MTAデータ管理ソフトへの出力
      ゴム製キャスター付き可搬スタンド
出力電圧:  30000V

方  式; デジタル

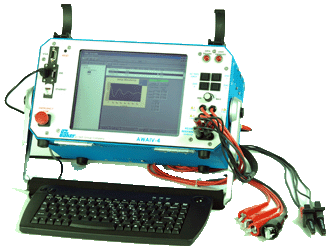

型  式: AWA IV-2KV AWA IV-4KV AWA 6KV
      AWA IV-12KV AWA IV-12KV HO
測定項目: サージテスト、Hi-Pot テスト、コイル抵抗
機  能: 管理ソフトを搭載したPCとキーボードを内臓
      している。DC耐圧とインパルステストは、
      テストメニューに応じて自動的に診断する。
出力電圧: 2KV(2000V) 4KV(4000V) 6KV(6000V) 12KV(12000V)

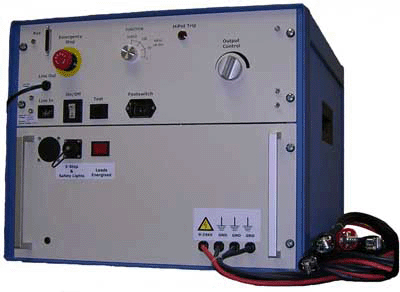

方  式; デジタル
型  式: PP24
測定項目: サージテスト、Hi-Pot テスト
機  能: デジタル・テスターD3R、D6R、D12Rあるい
      はAWAの補助電源として、これらの出力電圧
      を最高30000Vまたは40000Vまで増幅し
      ます。
出力電圧: PP30: 30000V
      PP40: 40000V

方  式; アナログ

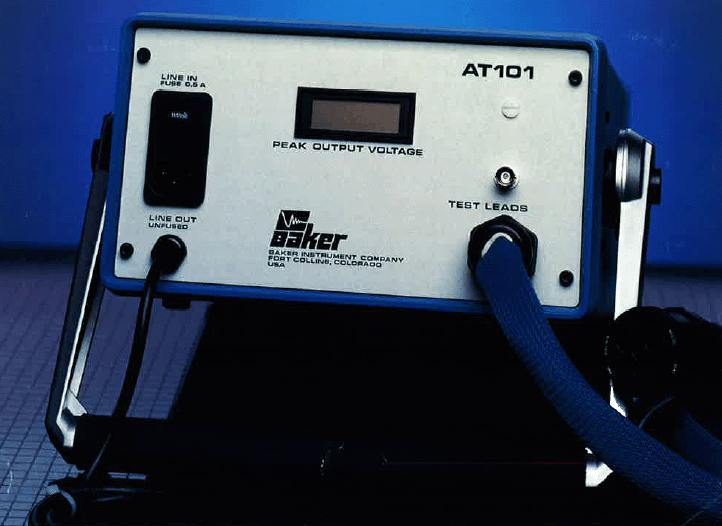

型  式: AT101A
測定項目: インピーダンスの低いコイルのサージテスト
機  能: アナログ・テスター ST103、106、112Aに接続して
      インピーダンスの低いコイルが低圧でテストできる
      アダプター、いわゆるコミテーターのBar to Bar
      テストが可能となる。
出力電圧: 接続した規模の約1/10の電圧。電圧を下げて電流
      を稼ぐ。

方  式; デジタル
型  式: AT101D
測定項目: インピーダンスの低いコイルのサージテスト
機  能: デジタル・テスターD3R、D6R、D12R等に
      接続してインピーダンスの低いコイルが
      低圧でテストできるアダプター、いわゆる
      コミテーターのBar to Barテストが可能と
      なる。
出力電圧: 接続した規模の約1/10の電圧。電圧を下げ
      て電流を稼ぐ。


Bar to Bar テスト用プローブ
コミュテータのピッチに合わせてプローブの接触子の位置が
調整できます。
AT101の各モデルおよびBar to Barテスト機能を内臓して
いるD65R、D85Rに標準装備されています。


MTA ACソフト
三相交流モーターのステータ・コイルの絶縁診断ソフトです。
MTA ACをロードしたPCをテスターに接続して使用します。
デジタル・テスターで測定されたコイル抵抗、Hi-Potサージ・
データをMTA ACソフトが詳細に分析して、データ・リストと
グラフに整理して管理します。

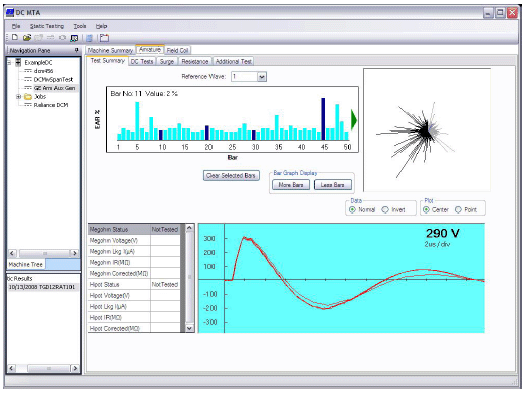

MTA DC ソフト
直流モーターの絶縁診断ソフトです。

MTA ACをロードしたPCをデジタル・テスターに接続して使用します。
アマチュア・コイル、フィールド・コイル、インターポールのコイル抵抗、
Hi-Pot,サージ・データをMTA DCホフトが詳細に分析して、データ・
リストとグラフに整理して管理します。
